ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ РОБОСКОП ВТМ-5000 /ЛС

РОБОСКОП ВТМ-5000 /ЛС

МЕТОДЫ КОНТРОЛЯ И ПРИМЕНЯЕМЫЕ ПРЕОБРАЗОВАТЕЛИ (PDF)

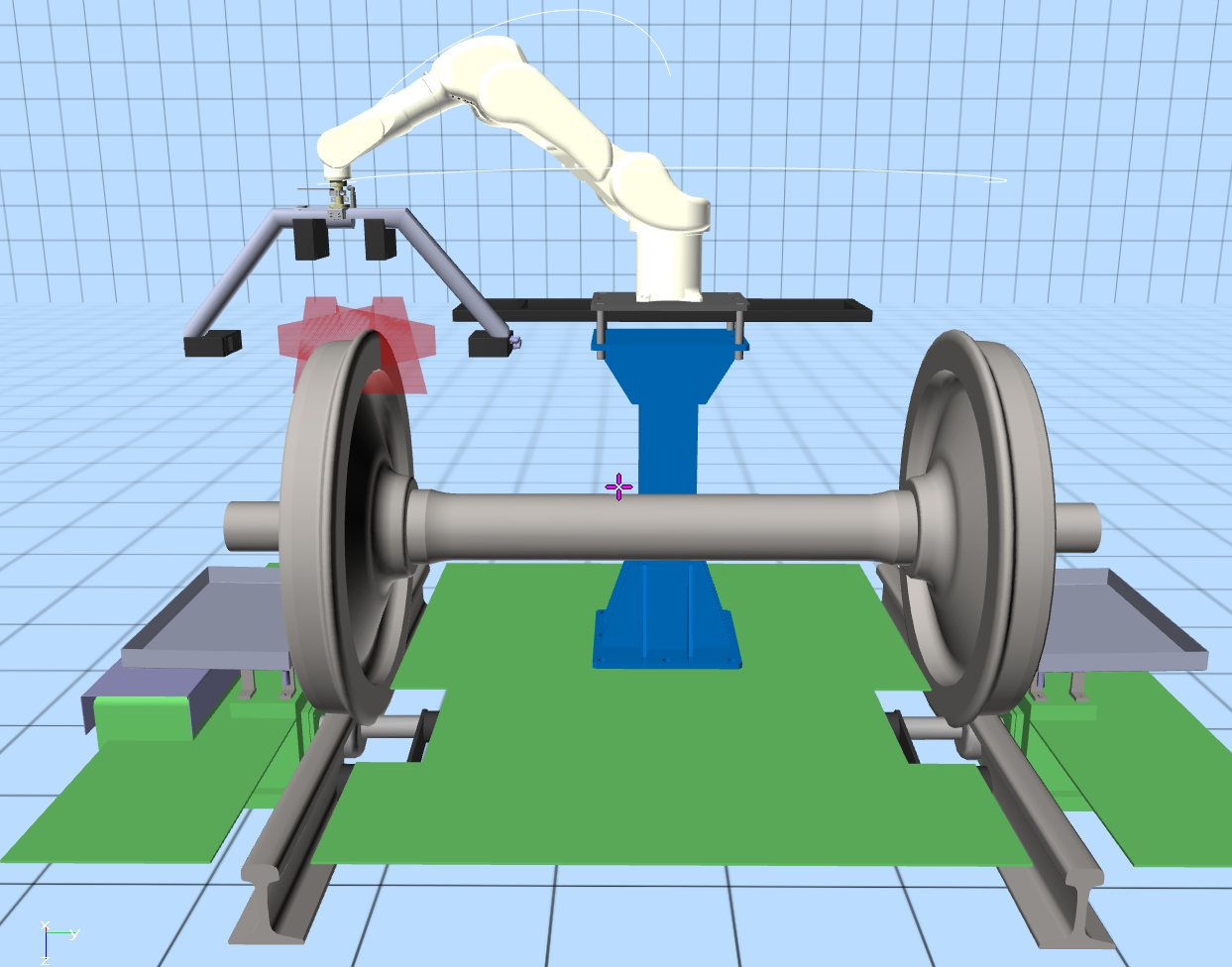

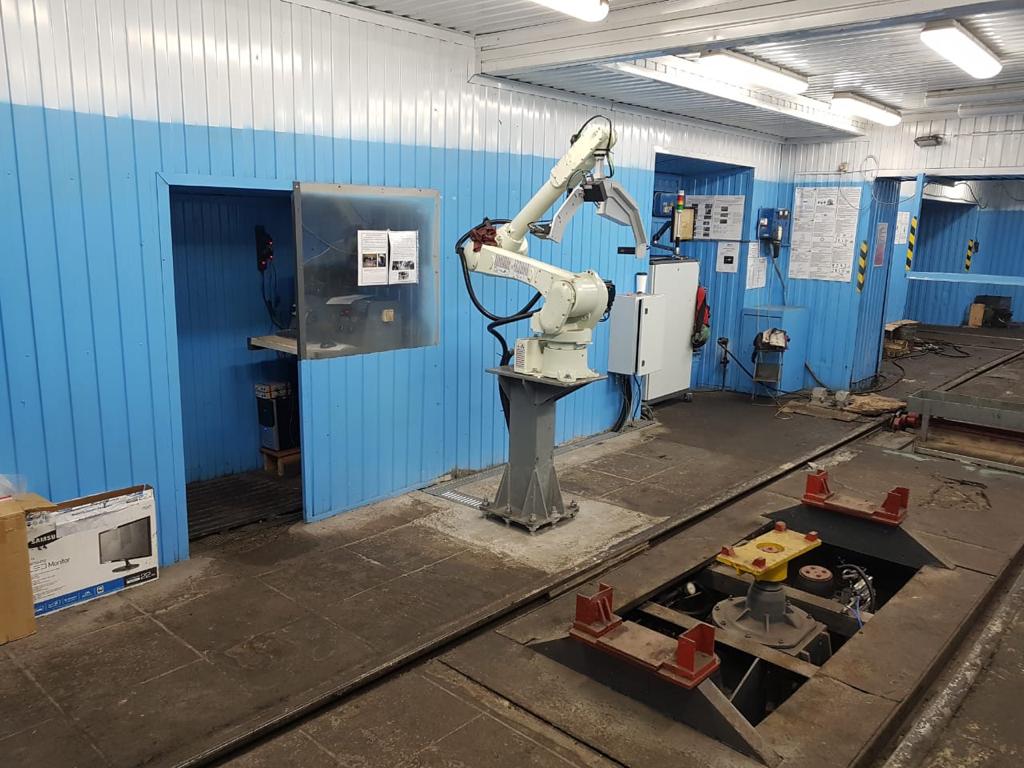

РОБОСКОП ВТМ-5000 /ЛС включает в себя: робот-манипулятор с оптическими сенсорами, терминал управления и вспомогательные средства автоматизации - вращатели колесных пар, контователи деталей и моторизированные платформы с предустановленными ложементами для установки и фиксации контролируемых деталей, а также набором настроечных образцов и рабочих аксессуаров. Например, для проведения геометрического обмера  жд тележки, детали тележки выкладываются на ложементы после чего, моторизированная платформа перемещает их в зону контроля, где лазерный измеритель в соответствии с запрограммированной методикой, проводит комплексный обмер всех элементов тележки. Полученные параметры измерений сравниваются с графическим шаблоном (CAD-моделью), по результатам формируется итоговый протокол.

Измерительная установка  РОБОСКОП ВТМ-5000 /ЛС программно перестраивается на любой тип измеряемых деталей если она находится в зоне досягаемости измерительного сканера. Для нестандартных конструкций, измерительная система проектируется индивидуально с учетом вспомогательной сервомеханики. Класс точности измерений определяется моделью интегрированного  в систему лазерного  сканера и варьируется в диапазоне от 0,005-0,5 мм

ПРЕИМУЩЕСТВА ДАННОГО КОМПЛЕКСА:

  • строгое соблюдение требований и условий технологического процесса
  • сокращение времени на контроль
  • обеспечение бесперебойного выполнения технологического процесса контроля
  • отсутствие человеческого фактора
  • обработка и архивация результатов контроля
