Приложение "Резонансный дефектоскоп" предназначена для контроля изделий на предмет выявления расслоений в композитах и непроклеев в изделиях, склееных из металлических материалов.
Программа работает в частотном диапазоне 0,2...1,0 МГц.

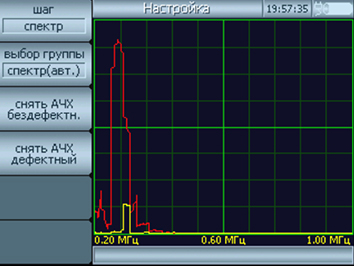

Существует возможность автоматической и ручной настройки прибора. Для настройки программы требуется снять две АЧХ: для бездефектного участка контрольного образца и для дефектного участка. На основе этих данных программа автоматически определяет наилучшую частоту для определения дефекта, а также отображает обе снятых АЧХ. Существует также возможность установить требуемые параметры вручную: частоту генератора, количество повторений частоты, начало и ширину временного интервала анализируемого сигнала. При ручной настройке частоты или временного интервала анализируемого сигнала отображается А-скан.

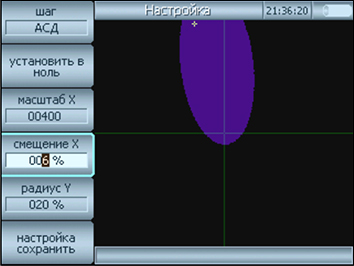

Зона отсутствия дефекта задаётся программно эллипсом фиолетового цвета. Её местоположение устанавливается с таким расчётом, чтобы при нахождении датчика на любом бездефектном участке контрольного образца курсор находился бы внутри неё. Координаты и форма эллипса регулируются указанием угла поворота, смещения вдоль оси наклонённой под этим углом, значениями ширины и толщины эллипса. Также можно произвести настройку чувствительности в широких пределах (рис.2).

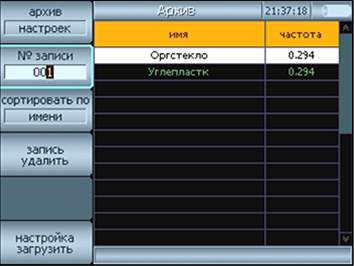

Выполненные настройки сохраняются в архив прибора, что позволяет почти мгновенно приступить к работе. После загрузки настройки не требуется никаких дополнительных операции - достаточно просто водить датчиком по контролируемой поверхности и смотреть на экран.
Функциональные данные:
