Функциональные особенности Томографик 2.5, РД 32.150-2000 производителя Техновотум

Томографик 2.5, РД 32.150-2000



Специализированное программное приложение  Томографик 2.5 (ВТ Вагоны,) предназначено для контроля деталей и узлов грузовых и пассажирских вагонов вихретоковым методом в соответствии с РД 32.150-2000 на предмет выявления поверхностных и подповерхностных дефектов, в том числе дефектов усталостного и коррозионного происхождения методом вихретокового контроля. Программа обладает широким спектром возможностей при достаточной простоте в эксплуатации.
 Процесс настройки методики контроля  значительно упрощен за счет использования в Томографик УД4-ТМ автоподстройки оптимальной частоты преобразователя. Для снижения трудоемкости и увеличения достоверности контроля «Томографик 2.5» поддерживает устройства слежения за траекторией преобразователя (томографический сканер и др.).

Характерные особенности ПО:

  • Отображение сигнала в комплексной плоскости и временная развертка проекций сигнала;
  • Архив до 500 настроек и 1000 изображений дефектов;
  • Контроль грубых и необработанных поверхностей;
  • Оценка глубины и протяженности дефекта;

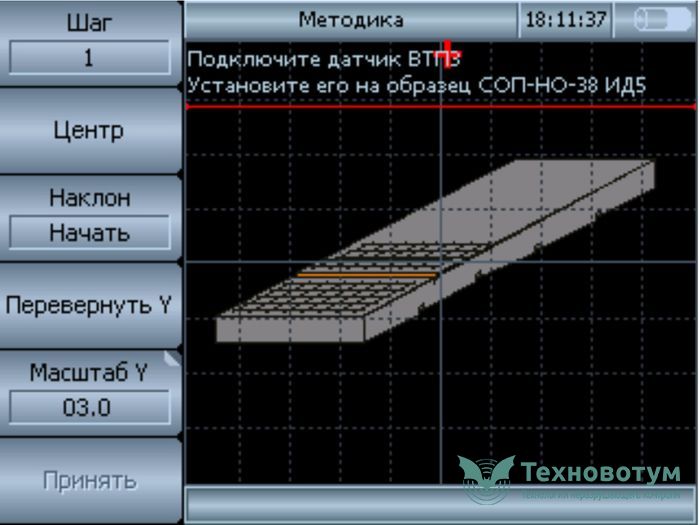

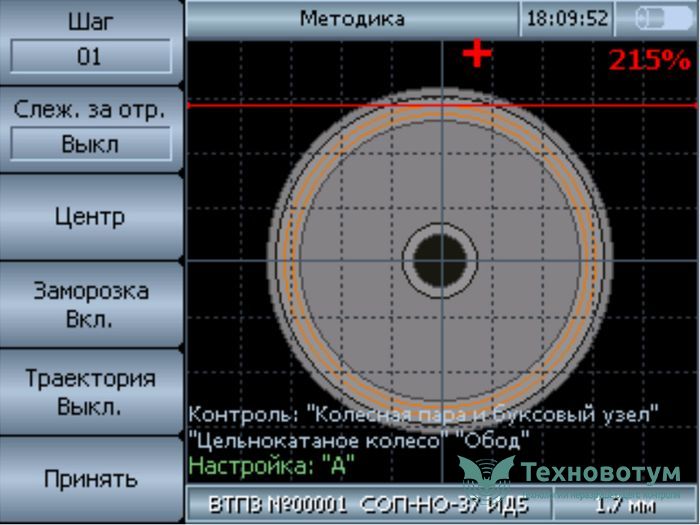

  • Визуализация траектории сканирования и графических подсказок.

Документирование результатов контроля осуществляется посредством универсального приложения "АРМ Дефектоскописта", входящее в базовый комплект поставки.

Обучающий ролик, прилагаемый к методике, позволяет просмотреть весь этап работы по РД 32.150 -2000 как на ПК, так и на самом дефектоскопе.
