Томографик 1.1, Дефектоскоп общего назначения



Основное приложение дефектоскопа Томографик УД4-ТМ, предназначеное для контроля основного металла и сварных соединений (сварных швов и околошовных зон), реализует функционал ультразвукового дефектоскопа общего назначения.

Встроенная функция отображения хода луча, позволяет определять местоположение дефекта в контролируемом объекте. Что актуально при использовании наклонных преобразователей и позволяет визуально оценить глубину залегания и расположение дефекта.

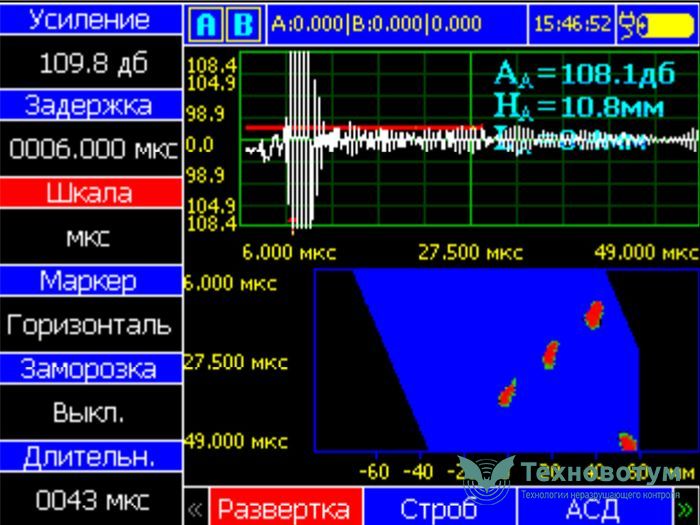

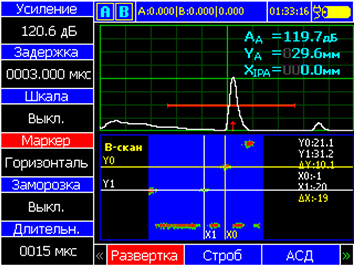

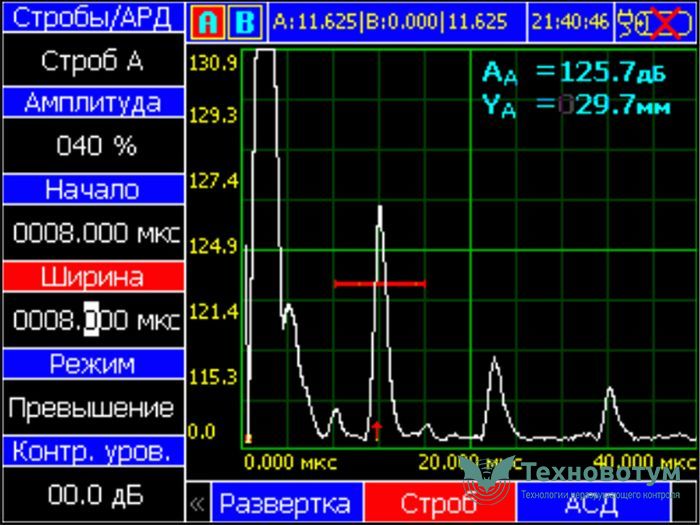

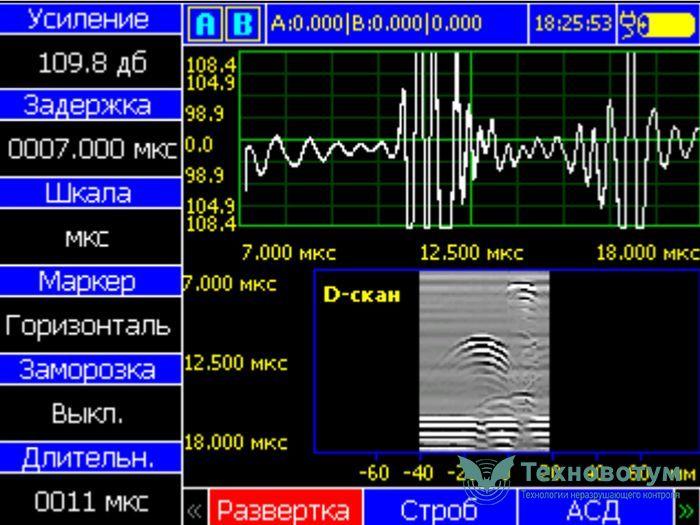

Анализ спектра сигнала и определение частоты отраженного сигнала, вычисление эквивалентной площади дефекта - одна из функций обработки сигналов, реализованных в УД4-Т. Кроме развертки типа А-Скан, программное приложение позволяет строить развертки типа B-, С- и D- Скан что актуально при контроле сварных швов, а также при оценке расположения дефектов. Для построения данных разверток и определения положения ПЭП используется 2-х координатный ультразвуковой сканер. Для построения D-развертки используется дифракционно-временной метод УЗК (Time Of Flight Diffraction – TOFD), метод применим для выявления дефектов типа трещина и измерения их глубины залегания. Документирование результатов контроля осуществляется в самом приборе УД4-ТМ, перенос данных на компьютер, через сервисное приложение "Арм дефектоскописта" .

Приложение «Дефектоскоп общего назначения» позволяет:

• Определять наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений;
• Измерять глубины дефектов и координаты их залегания;
• Определять толщину, скорость распространения и затухания ультразвуковых колебаний (УЗК) в материале.
• Управлять кривой ВРЧ в двух режимах: ручном и автоматическом.
• Применять цифровую фильтрацию для увеличения соотношения "сигнал/шум".
• Задавать параметры ПЭП, такие как: частота, задержка в призме,  угол, а также загружать их непосредственно из архива ПЭП.
