ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ Блендоскоп WIZARD

Блендоскоп WIZARD

Блендоскопы Wizard предназначены для:

  • удаления забоин, заусенцев и/или зазубрин в труднодоступных местах изделий;
  • дектоскопии при помощи капиллярного и вихретокового метода контроля;
  • визуально-измерительного контроля (ВИК), посредством установки размерных шаблонов и осмотра


В комплекты блендоскопов Wizard входят проверенные временем бороскопические системы собственного производства. Комплектность бороскопической системы определяет заказчик.
Основа блендоскопа - длинная канюля с инструментом на концеи со встроенным техническим эндоскопом (бороскопом). Головка на конце трубки наклоняемая. При введении и извлечении блендоскопа головку с интрументом нужно выпрямить.

Широкий модельный ряд, перекрывающий все типы авиационных двигателей:
WIZARD 8.22  трубка Ø 8 мм, L = 22 см
WIZARD 8.46  трубка Ø 8 мм, L = 46 см
WIZARD 6.46  трубка Ø 6 мм, L = 46 см

Четкая видимость труднодоступных зон в процессе работ
Возможность вывода изображения на монитор

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

  • Поворотная головка 0 ÷ 90°
  • Фрезерно-шлифовальный инструмент, в т.ч. измерительные шаблоны
  • Капиллярная дефектоскопия с УФ засветкой
  • Вихретоковая дефектоскопия (опционально)
  • Оптический бороскоп

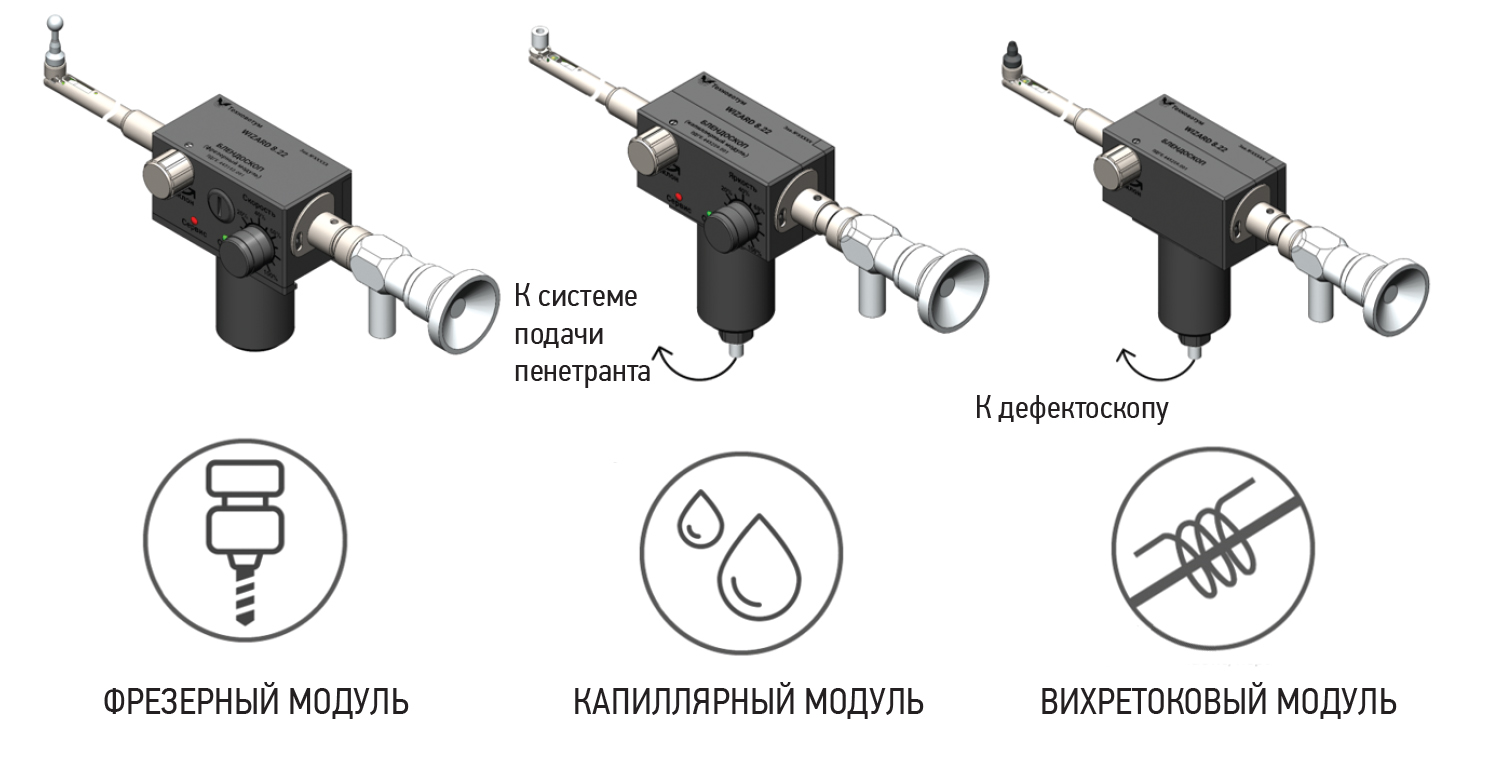

Блендоскоп поставляется в следующих исполнениях:

ФРЕЗЕРНЫЙ МОДУЛЬ
Предназначен для выявления и механической обработки забоин, заусенцев и/или зазубрин в труднодоступных местах изделий, а также сборок сложных форм, таких как лопатки турбодвигателей или иные. Также несет в себе функции визуального-измерительного контроля.
Применяется с целью:
механической обработки забоин, заусенцев и/или зазубрин;
измерения размеров (трещин, зазубрин и т.п.) с помощью размерных шаблонов;
выявления зон изменения структуры материалов, вызывающих изменение оптических свойств поверхности (цвета, яркости, блеска);
обнаружения посторонних предметов внутри закрытых конструкций.

КАПИЛЛЯРНЫЙ МОДУЛЬ
Предназначен для проведения яркостного, цветного, люминесцентного и люминесцентно-цветного контроля при помощи проникающих (пенетрантных) веществ, которые регулируются и описываются стандартами ГОСТ 18442–80;  ГОСТ 24522–80; ГОСТ Р 55252–2012; ASTM E1417–21; DIN EN 4179–2017.
Применяется с целью:
обнаружения поверхностных дефектов разнообразных типов на деталях и узлах авиационной техники на различных стадиях изготовления самолетов, вертолётов и двигателей, во время технического осмотра, а также при их ремонте;
поиска поверхностных дефектов: трещин и забоин на узлах, доступных для непосредственного контроля, или труднодоступных местах;
поиска более мелких трещин (по сравнению с трещинами, выявляемыми без специальных веществ) при цветном и люминесцентном контроле;
анализа характера и определения типа поверхностных дефектов.

ВИХРЕТОКОВЫЙ МОДУЛЬ
Предназначен для проведения неразрушающего контроля вихретоковым методом авиационных двигателей и промышленного турбинного оборудования в диапазоне от 0,2 ÷ 6 Мгц, в зависимости от контролируемого материала
Применяется с целью:
обнаружения поверхностных дефектов разнообразных типов на деталях и узлах авиационной техники на различных стадиях изготовления самолетов, вертолётов и двигателей, во время технического осмотра, а также при их ремонте;
поиска поверхностных дефектов: трещин на узлах, доступных для непосредственного контроля, или труднодоступных местах.
