Специализированное программное приложение Томографик 2.2 ( Ось-270), реализует методику контроля черновых и чистовых ЖД осей в соответствии с РД 32.144-2000 и РМИ 230-015-87. Методика ультразвукового контроля предназначена для выявления непрозвучиваемости и поиска несплошностей в железнодорожных осях всех типов (катаных, сплошных) при приемосдаточном контроле.

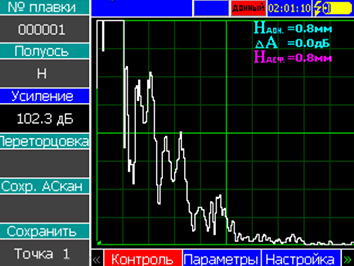

Настройка чувствительности при контроле прозвучиваемости выполняется в соответствии с РД 32.144-2000 по донному эхо-сигналу в стандартном образце СО-2. Вместе с этим имеется возможность настройки на стандартном образце предприятия с альтернативными эталонными отражателями, обеспечивающими воспроизводимость настройки чувствительности. Настройка чувствительности при контроле на наличие дефектов выполняется по отраслевым образцам или стандартным образцам предприятия с плоскодонными эталонными отражателями, залегающими на минимальной, средней и близко к максимальной глубине зоны контроле.

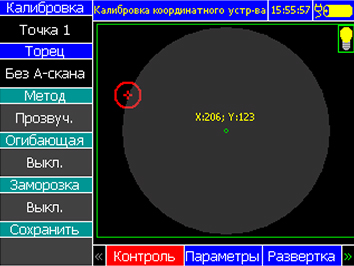

Контроль осей и осевых заготовок производится при помощи оптического координатного устройства "ОСЬ-270", которое служит для определения положения ПЭП на торце заготовки. Использование координатного устройства позволяет наряду с определением глубины залегания дефекта определять положение дефекта относительно центра заготовки, а также обеспечивает контроль за перемещением ПЭП.

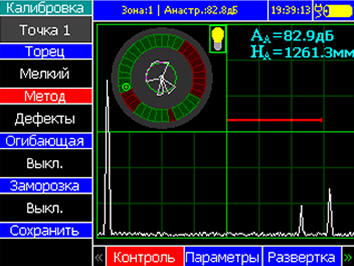

В процессе контроля на экране дефектоскопа схематически отображается торец оси с изображениями точек, в которых осуществляется контроль. Программа автоматически следит за наличием оптического контакта между координатным устройством и ПЭП. Управление программой в процессе контроля может осуществляться как с помощью клавиш, расположенных на лицевой панели прибора, так и с помощи клавиатуры, расположенной на координатном устройстве.

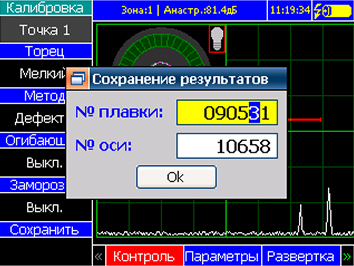

По окончании процесса контроля результаты заносятся в архив. Для занесения результатов контроля в архив необходимо ввести номер оси и номер плавки. Ввод номеров может быть осуществлен как с помощью клавиш, расположенных на лицевой панели прибора, так и с помощью клавиатуры, расположенной на координатном устройстве. Документирование результатов контроля осуществляется посредством универсального приложения АРМ Дефектоскописта.
Функциональные данные:
